さて船からYCの吊り出しの目鼻は付きましたが家でのお迎えの準備がまだです。
港で軽トラの荷台に積んだあとそのまま荷台を作業台代わりにして整備をしてしまうのも１つのアイデアですが何処へ行くときもエンジンがくっ付いてくるのも考え物。
馬（ソーホースです）の上に乗せる案もありますが一旦乗せたら移動は出来ません。
きっと狭い車庫の中なので動かしたくなることもあるだろうということでキャスター付きの作業台を自作することにしました。

ヨットのエンジンの整備作業用ということで小さい物を簡単に作るつもりだったんですが凝り性なのでつい本格的に作ってしまいました。
ただ設計図は無し、作りながら設計と言ういつもながらの行き当たりばったりでの作業です。
出たとこ勝負とは言いながらも概略サイズくらいは決めておかないとまずいだろうと高さと天板サイズくらいは決めておくことにしました。

適正高さについて調べてみたらＪＩＳ規格では、作業台の高さを80cm、85cm、90cm、95cmと規定していて　適正な高さは「身長÷2＋5cm」と言われているとか。
私の身長は165cmですから165÷2＋5cm＝87.5cmを目安に作ってみることにしました。
天板の大きさは昔自作した折り畳み式の作業台より少し幅広の700ｘ1150mmで設定。
ま、これは適当です。

まずは足から、
これは45ｘ60mmの杉根太材を加工しました。
天板からの重量をきちんと受けるために写真のように切り込んでいます。
この上に2X4材を乗っけて固定すればねじが緩んでもこの切込み部で重量を受けてくれます。2X4材はこんな形でねじ止めします。
天板を受ける枠と足の固定が出来たら次は足元の固定、材料は家に転がっていた2x3材を使いました。
足と組みあわせる前に両端にアジャスターのボルトが通る穴を開けておきます。くっ付けた後だとやり辛くなりますからね。
で、これが足元を固定した状態。
先ほど穴を開けた2x3材は足の下に固定して、側面には1x4材を使って前後方向の振れ止めをくっつけています。足の下にしたのも上からの重量を直接受けるためです。
これだけでも良かったのかもしれませんが左右方向の強度を増すために1x4を追加しました。天板受けの中央にも足の残りの45ｘ60mmの杉根太材を追加しました。

これ、本当は木組み構造にした方が良かったのでしょうがねじ止めだけで「ま、いいか」にしました。
足元の大写しがこれ。

ここまで出来たらひっくり返してキャスターとアジャスターを取り付けます。
アジャスターは10mmねじのものを使いました、長さは100mmです。

キャスターは4個とも自在キャスターで狭い所に押し込み易くしています。アジャスターが有るので不要かもと思いましたが念のために対角二つはストッパー付きにしました。

これで天板を付ければ終わりなんですが天板を切り出したときに残ったコンパネを利用して足元に棚を追加、コンパネの両側は1x4を半分に切った補強を加えています。

最初は置くだけにしようかなと考えていましたが足元の補強になるかもとねじ止めしてしまいました。これでここに工具とかパーツを置いておくことが出来ます。

この時点で足の側面外側に付けていた前後方向の振れ止め補強は内側に引っ越しをして足元がすっきりしました。
アジャスターボルトの頭には袋ナットをしっかり締めつけて上からラチェットを使って回せるようにしています。

最後は天板、材料は12mm厚コンパネの2枚重ねです。
家で真っ直ぐに切るのは至難の業なのでホームセンターで購入した時に115ｘ70cmにカットしてもらいました。
これを枠にねじ止めするのですがねじ頭を沈めるために座繰りを少し深めに入れて皿ねじで固定しています。
で、ここでちょっとした先人の知恵を使わせてもらいました。

１つのコーナーは天板が台座から飛び出していますが、もう１方の対角側は台座と面一に取り付けてあります。

これは作業するときにクランプが必要になった時のためで飛び出ている方はこんな風に作業面へのクランプ、
 面一の方は側面にクランプして鉋掛けの時のストッパーにしたり、木口の加工などの時に使います。先人はえらい！

これが出来上がり、
作り始めた時には天板は2X4材を並べようと思っていたんですがコンパネ２枚に途中で変更したので出来上がり高さは少し低くなって85cmになりました。
立って細かい作業をするにはちょうどいい感じの高さですが、大きなエンジンの頭の方を触るときにはもう少し低いほうが良いのかもしれません。
ま、その時には台の前にパレットを置いてこの上で作業することにします。

これでYCが我が家に来た時のベッドの準備は整いました。
早く呼びに行ってあげなきゃ。

今日も暑くってテレビではさすがに船内での作業は控えろとまでは言ってませんが熱中症予防のため運動は控えろなんて余計なお世話と言いたくなるような言葉を繰り返しています。

私の方は暑さにめげずに準備が出来たのでエンジンの横持作業開始です。
まずは吊り上げ架台と輸送用エンジンマウントを船内に持ち込みます。
吊り上げ架台はエンジンのを跨ぐように設置して足の下には水道用塩ビ管を切ったころを敷いておきます。
（実はこの架台、前回紹介した後に2x4一枚だけでは心配だったので上っかわにもう一枚2X4材を追加しています。）

次にエンジン本体に付いている吊り上げ用のアイボルトを取り外して代わりに冶具から下ろした長ねじを締めみ、回り止めのためナットをしっかり締めておきます。

こんな形になって後は架台上側のナットをまわしてエンジンを持ち上げるだけ。

私はごく普通の眼鏡レンチを使って回しましたが回しては位置を変えてと結構面倒くさいうえに力も要るし汗びっしょり、ラチェット式の眼鏡レンチがあったら少しは楽だったんでしょうけどね。

ひたすら回し続けてやっとここまで上がってきました。

このアイボルトは重心から少し外れたところにあるようでお尻（ギアボックス側）の方が下がってしまいます。

目いっぱい持ち上げたところでキャビン側にずらします。これはころのおかげで割合簡単に動かすことが出来ました。
ただお尻が下がっているのでプロペラシャフトとのカップリングフランジが引っ掛かってしまいましたが一番大きな眼鏡レンチをてこに使って持ち上げてクリアー出来ました。積み込みの時には架台の足の下にもう一枚2X4材を追加して高くした方が良さそうです。
これで無事キャビンハッチ真下に移動出来ました。

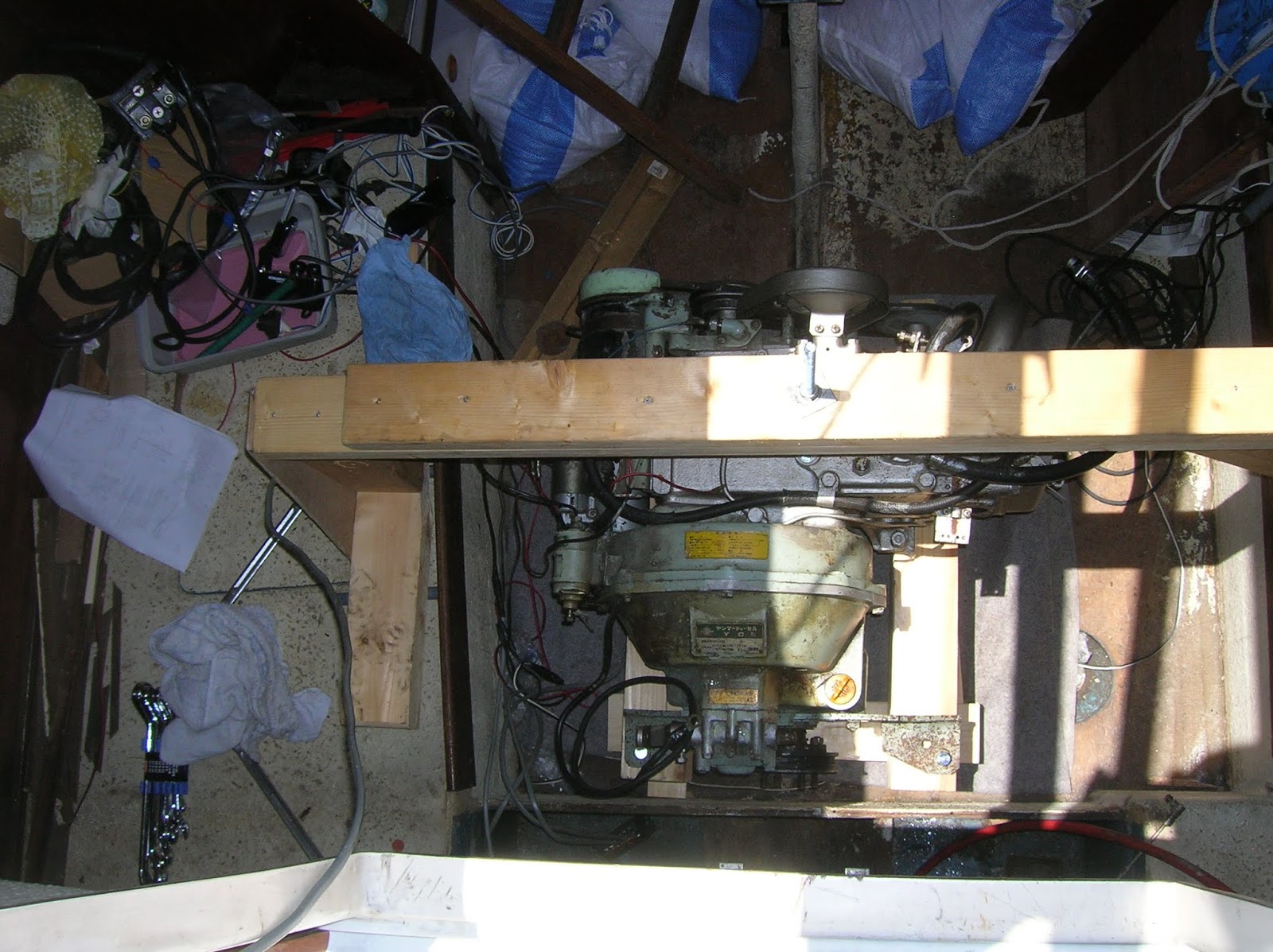

上から見るとこんな感じでキャビンの床いっぱいです、あわよくばキャビンの中で整備作業をとも思っていたんですがこれでは無理ですね。
あとは下ろすだけ、下に移動用マウントをセットしてナットを逆回しして下ろします。
今度は眼鏡レンチを位置替えすることなく360度回せるし力もあまり要らないので楽ちんです。マウントも寸法を間違わずに出来ていたようで取り付けねじ4本がすんなり入ってくれました、やったね。
最後は吊り上げ架台を外してアイボルトを取り付けて横持作業完了です。
これでクレーンをお願いして船外へ吊り出し軽トラに乗っけてもらうだけになりました。

すぐにでも船から降ろしたいところですが　そこはあまり計画性のない私、家に持ち帰ったときに家でどうやって荷下ろしをするのかとその後の移動手段をまだしっかり考えていなかったので今から急いで準備しなきゃいけないんです。
ま、先が見えてきたのでとりあえず乾杯です。

昨日も今日も暑かったです、もう勘弁してよと言いたくなります。

昨日は所用で港の近くを通りがかったついでにプロペラシャフト部から漏水していないかちょっとだけ確認をしてきました。はい、SB2ちゃんと浮かんでいました。船内に入ってビルジを除きましたが大きく増えた形跡もなく一安心。
ということで昨日はこれで終わり。

本日、暑いので船に行くのは止めて家で輸送用のエンジンマウントを作りました。
角材を２本下に噛ませるだけでいいかなと思っていたんですがエンジンとくっ付いている方が何かと便利かもということで2X4材を買ってきてこんな形に作ってみました。
これだったら角材と違ってエンジン固定用のボルトが簡単に脱着できます。
2X4材の上にもう一枚幅の狭い板を固定していますがこれはエンジン台板（足です）を固定しているボルトの頭が下に出っ張っていて干渉するのでこの頭を逃がすためのスペーサーです。
せっせと作りましたがギアボックスを外したりエンジン台板を外すとこのマウントすぐに役に立たなくなってしまいます。
その意味ではここまで凝って作らなくてもよかったのではとも思いますが工作自体が楽しいんで創作活動の１種として良しとしましょう。
結構頭を使うのでボケ防止にもなりますしね。

船の中でこの上に無事乗っかってくれればいいんですけど、さてうまく行きますでしょうか。　「あ～らら」ってことが起きなきゃいいんですけどーー。
で、こんな時は神様にお願いすることにしてお神酒（今日はウィスキー）の出番です。
うん、おいしい。

エンジンを降ろすときに一番気になるのがプロペラシャフトからの水漏れ、SB2はPSSを使っていますのでエンジンが無くなるとスリップリング部分の圧力が無くなって水漏れを起こす可能性が有ります。
じゃ押さえおけばいいじゃんということでこんな風に押さえてみました。

暑い！　ただでさえ暑いのにヨットの中はもっと暑い。
こんな時に船内で作業するなんて自殺行為のような気もしますが他にすることもないしまずはエンジン整備ということでエンジンを降ろす準備を始めました。

一番最初にやりたかったのはプロペラシャフトPSS部の防水なんですがすぐ横にウォーターロックがあって作業しづらいのでこの邪魔者から取り外すことにしました。

このウォーターロックぼちぼち寿命のようで少しですが水が漏れ始めていますのでエンジンの整備と併せて新しい物に交換することにします。

ウォーターロックを外すにはエンジンの排気マニフォルドから取り外していかなきゃ取れないのでここから順番に外していきましたが接続に使われているゴムホースが取れてくれずに苦労しました。
なかなか取れないので多分再利用することは無いだろうということでカッターで切り開いてしまいました。

これが取り外したウォーターロックですが結構溶接部に錆が出ています。

この後、スロットルケーブル、クラッチケーブル、燃料パイプ、電線類を取り外しました。

まだエンジンマウントの取り外しと、PSS部の防水が残っていますが今日はここまでとしました。
汗でTシャツも短パンもぐしょぐしょになってしまいました。　あー疲れた。

今日エンジン以外で気になる発見が有りました。
ダガーボードピボット部分から水が漏れていることは以前にもレポートしていましたがここにしっかり水が溜まっていました。しかも左右共です。
あら今度は大量に漏れてるなと思いながらさっさと汲みだしてしまったのですが何故急に沢山漏れるようになったのかちょっと不思議です。
（写真は汲みだした後のものですが水面の線が残っています。）
旅行に行く前はここは完全に乾いた状態でしたからね。
で、不思議に思って水を指に付けて舐めてみると、あれ、しょっぱくない！　海水ではなく真水です。
以前溜まってた水も真水だったのかもしれません。
ということはピボット部に被せている防水カバーはちゃんと役目をはたしていて雨が降るとここに流れ込んで溜まると考えるのが妥当のようです。
旅行中に大雨が降ったとのことだったのでこの水の量もこの推測を裏打ちしてくれます。

防水カバーがちゃんと働いてくれてることは嬉しいんですが、それよりも水がどんなルートで流れ込んでいるのかが気になります。
一番怪しいのはダガーボードを上げ下げするワイヤーが甲板に出ている穴からなんですがこれはダガーボードケースの内側つまり海水部分に落ちるはずなんですけどね？
不思議に思いながら１杯で夜が更けていきます。

以前紹介したYS12のオーバーホールをされている末續さんから連絡があってフライホイール、クランクシャフト、メインベアリングの取り外しが出来たとのこと。
早速お邪魔して見せてもらいました。（以前の記事はこちらをクリック）

まず見せてもらったのがこの大きなボックスレンチ、フライホイールをクランクシャフトに止めている64mmのナットを外したとのことでこのために購入されたそうです。

このところ作業が止まっているSB2、まずはエンジン整備からと言うことでこんなものを作ってみました。
　
