先週、佐賀ボーリングさんに私のYCに付いていたものと末續さんから頂いた2つのシリンダーヘッドを持ち込みどちらもきちんと整備してくださいとお願いして帰って来ました。
復旧に必要だからと言うことで先ずは頂いたシリンダーヘッドを完璧なものに仕上げてもらい昨日入着。
バルブガイドとバルブは新しいものに交換、それに伴いバルブシートの削り出しとバルブとのすり合わせ、シリンダー側との合わせ面の凸凹修正をやってもらいました。
合わせ面はかなり荒れてたようで0.4mmも削る必要が有ったとのこと。 結構凸凹してたんですね。
そんなに削ったら圧縮比が変わりそうなんですが佐賀ボーリングさん曰く「ディーゼルエンジンの場合は燃焼室が平面だからヘッド削っても圧縮比は変わらないんですよね」とのこと。 確かに言われてみればそうですね。
細かいこと言えば多少の変化はあるんでしょうけど大勢に影響なしと言うことでしょうか。
バルブガイドとバルブは新しいものに交換、それに伴いバルブシートの削り出しとバルブとのすり合わせ、シリンダー側との合わせ面の凸凹修正をやってもらいました。
合わせ面はかなり荒れてたようで0.4mmも削る必要が有ったとのこと。 結構凸凹してたんですね。
そんなに削ったら圧縮比が変わりそうなんですが佐賀ボーリングさん曰く「ディーゼルエンジンの場合は燃焼室が平面だからヘッド削っても圧縮比は変わらないんですよね」とのこと。 確かに言われてみればそうですね。
細かいこと言えば多少の変化はあるんでしょうけど大勢に影響なしと言うことでしょうか。
戻ってきたシリンダーヘッドにはバルブを組付けなきゃいけませんが毎回末續さんの手を煩わせるのも気が引けるので今回は自分でやることにして工具を作りました。

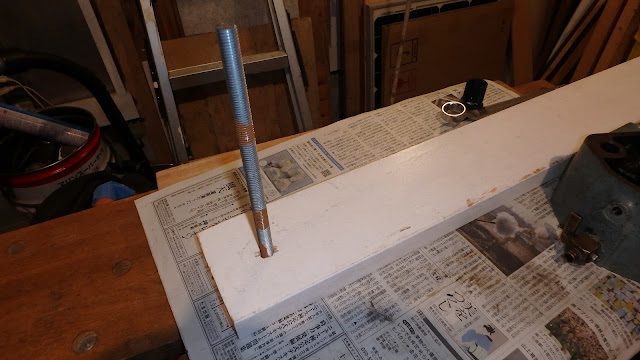

ま、工具と言ってもたいしたものではなく倉庫の端っこに眠っていた厚板に12mmの長ねじを立てただけです。 長ねじの尻尾はちゃんとナットで止まっていますよ念のため。
この道具の肝は水道管用の接続ニップルで作ったスプリング圧縮用のコマ、エンジンをオーバーホールした時に作ったものですが捨てずに取っておいて良かったです。
この長ねじに12mmのナットがすっぽ抜けないサイズの眼鏡レンチを通してナットを上からねじ込みストッパーにします。 ナットの位置を適当なとこに調整しながらバルブスプリングの上に先ほどのコマを置いてレンチを押し下げてスプリングを圧縮する仕掛けです。バルブを固定する楔形のストッパーはコマに開けた開口から差し込みます。
バルブが付いたシリンダーヘッッド面、美しい。
「排気ポートのカーボンなのか錆なのか良く判らないものを綺麗に取り除いていたら冷却水通路と排気ポートが繋がってしまって使えないことが判明、作業を続けても意味が無いので返送します」とのこと。
末續さんと4つの目で見てもこんなに大きな穴が在るなんて見つけきれなかったんですけど、錆の上のカーボンに騙されたんでしょうね。
シリンダーヘッドを取り外すたびに大きな錆の塊が落ちてくるのでその内に穴が開くんじゃないかと危惧していましたが現実になってしまいました。(錆を書いた記事はこちら)
確信は持てませんがこれが5月からの一連のトラブルの原因に違いありません。
そうであればさんざん悩んだミキシングエルボーからの冷却水吸い込みは真の原因ではなかったということですね。 ま、無いに越したことはないのは確実ですけど。
困ってしまうのは末續さんが持っているYS12が全く動かせなくなること。小さなひびが在るシリンダーヘッドと交換してもらうのも気が引けてたのに本当に困ってしまいます。
「さて困ったな~」と思いながらも末續さんの所に2つのシリンダーヘッドを持って行って結果報告。 末續さん「あら、凄い穴、これが原因ばい、私のヘッドは冨松さんのとこに行く運命だったんでしょうね使ってください」となんとも嬉しい言葉。 お礼のしようがありません。
このあと暫く雑多なことを話した後にSB2のダメになったヘッドは末續さんの所に残し、使わせてもらうことになったヘッドを持って家に戻りました。
今後はYS12かYCのシリンダーヘッドの出品が無いかオークションをちょこちょこ覗いて見ることにします。
今後はYS12かYCのシリンダーヘッドの出品が無いかオークションをちょこちょこ覗いて見ることにします。
